苯丙乳液是一種以苯乙烯（St）和丙烯酸酯類單體（如丙烯酸丁酯、甲基丙烯酸甲酯等）為主要原料，通過乳液聚合工藝制備的核殼結(jié)構(gòu)高分子聚合物分散體。

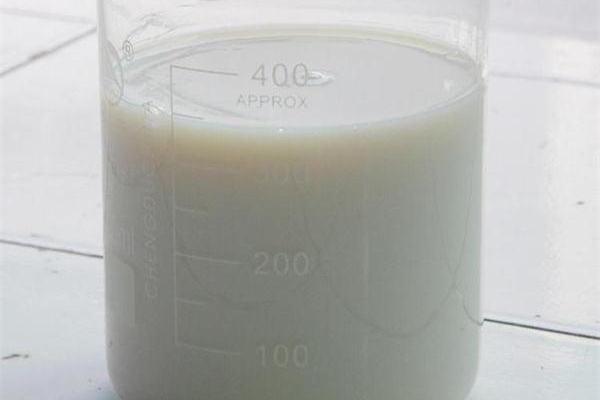

苯丙乳液外觀為乳白色液體，帶藍(lán)光，附著力好，成膜性能好，膠膜透明，耐水、耐油、耐熱、耐老化性能良好。苯丙乳液是建筑涂料、黏合劑、造紙助劑、皮革助劑、織物處理劑等產(chǎn)品的重要原料。
技術(shù)參數(shù)
- 固體含量：40～50%（質(zhì)量分?jǐn)?shù)）
- 粘度范圍：80～2000 mPa·s（25℃，Brookfield粘度計(jì)）
- 單體殘留量：≤0.5%（確保低VOC環(huán)保特性）
- pH值：8～9（弱堿性體系，利于儲(chǔ)存穩(wěn)定性）
苯丙乳液不僅附著力強(qiáng)（對(duì)多種基材如混凝土、金屬、木材等均表現(xiàn)良好）、成膜性能優(yōu)異（可形成透明柔韌的連續(xù)膠膜），而且膠膜具備多維度防護(hù)特性：包括出色的耐水性（長(zhǎng)期浸泡不泛白）、耐油性（抗礦物油滲透）、耐熱性（玻璃化轉(zhuǎn)變溫度可調(diào)）、以及耐老化性能（抗紫外線與氧化降解）。
苯丙乳液應(yīng)用場(chǎng)景
- 建筑涂料（內(nèi)外墻乳膠漆、彈性涂料等）
- 粘合劑（紙張/織物/塑料粘結(jié)）
- 造紙助劑（表面施膠劑、增強(qiáng)劑）
- 皮革助劑（涂飾劑、柔軟劑）
- 織物處理劑（防水涂層、抗靜電整理）
.jpg)
苯丙乳液的聚合機(jī)理：三階段動(dòng)態(tài)過程
第一階段：乳膠粒生成期（誘導(dǎo)期結(jié)束→膠束耗盡）
- 特征：該階段始于引發(fā)劑分解產(chǎn)生的自由基引發(fā)聚合反應(yīng)，終于體系中膠束完全消失。
- 自由基擴(kuò)散與乳膠粒形成：水相中過硫酸鹽類引發(fā)劑分解產(chǎn)生的初級(jí)自由基，通過布朗運(yùn)動(dòng)擴(kuò)散至增溶膠束內(nèi)部，在膠束內(nèi)引發(fā)苯乙烯與丙烯酸酯單體的聚合反應(yīng)，逐步形成單分散的聚合物乳膠粒（直徑約100-300 nm）。
- 加速效應(yīng)與乳化劑平衡破壞：隨著反應(yīng)持續(xù)進(jìn)行，新生成的乳膠粒數(shù)量不斷增加（表現(xiàn)為聚合速率加速期），導(dǎo)致乳膠?？傮w積逐漸增大、比表面積顯著提升；這一變化促使更多乳化劑分子從水相遷移至乳膠粒表面（通過靜電吸附與空間位阻作用），最終破壞了乳化劑在膠束與水相間的動(dòng)態(tài)平衡。
- 膠束消失的臨界點(diǎn)：當(dāng)轉(zhuǎn)化率達(dá)到特定閾值（通常為10%-20%）時(shí)，水相中乳化劑濃度降至臨界膠束濃度（CMC）以下，膠束結(jié)構(gòu)因缺乏足夠的乳化劑維持而解體。至此，體系中不再有新的乳膠粒生成，乳膠?？倲?shù)固定，反應(yīng)正式轉(zhuǎn)入恒速期。
第二階段：反應(yīng)恒速期（膠束消失→單體液滴消失）
- 特征：該階段以恒定的聚合速率持續(xù)進(jìn)行，直至單體液滴中的單體儲(chǔ)備耗盡。
- 乳膠粒數(shù)目的穩(wěn)定性：由于膠束已完全消失，體系中乳膠粒的總數(shù)保持恒定（由第一階段生成的乳膠粒數(shù)量決定），為后續(xù)反應(yīng)提供了穩(wěn)定的反應(yīng)場(chǎng)所。
- 單體供應(yīng)機(jī)制：未聚合的單體以液滴形式分散于水相中（形成連續(xù)的單體相），通過水相擴(kuò)散持續(xù)補(bǔ)充至乳膠粒內(nèi)部——這一動(dòng)態(tài)平衡使得乳膠粒內(nèi)的單體濃度始終維持在適宜范圍，從而保障聚合反應(yīng)速率不受單體濃度波動(dòng)的影響。
- 階段終止條件：隨著反應(yīng)的推進(jìn)，單體液滴中的單體逐漸被消耗（表現(xiàn)為液滴體積縮小），當(dāng)單體儲(chǔ)備不足以維持?jǐn)U散平衡時(shí)，乳膠粒內(nèi)的單體濃度開始下降，聚合速率隨之降低，反應(yīng)由此轉(zhuǎn)入降速期。
第三階段：降速期（單體液滴消失→聚合終止）
- 特征：該階段聚合速率持續(xù)衰減，直至反應(yīng)完全停止。
- 單體供應(yīng)中斷：由于單體液滴已完全消失，乳膠粒無(wú)法再通過水相獲取新的單體分子，聚合反應(yīng)僅能依賴乳膠粒內(nèi)部?jī)?chǔ)存的單體繼續(xù)進(jìn)行。
- 速率衰減機(jī)制：隨著乳膠粒內(nèi)單體濃度的逐步降低（從初始飽和狀態(tài)到接近耗盡），鏈增長(zhǎng)反應(yīng)的概率顯著下降，導(dǎo)致聚合速率呈現(xiàn)線性或非線性衰減趨勢(shì)。
- 反應(yīng)終點(diǎn)判定：當(dāng)乳膠粒內(nèi)的殘余單體濃度低于檢測(cè)閾值（通?！?.1%）時(shí)，鏈終止反應(yīng)占據(jù)主導(dǎo)地位，聚合反應(yīng)最終停止，形成具有目標(biāo)性能的苯丙乳液產(chǎn)品。
總之，苯丙乳液的合成本質(zhì)是通過乳液聚合反應(yīng)實(shí)現(xiàn)單體在分散相中的可控聚合。苯丙乳液性能可靠，已成為多個(gè)工業(yè)領(lǐng)域不可或缺的功能材料。在建筑涂料領(lǐng)域通用于內(nèi)外墻涂料，能配制高PVC 乳膠漆，與底材附著力好。
